opis produktu
625KVA Biogaz CHP Kogeneracja
Opis625KVA Biogaz CHP Kogeneracja

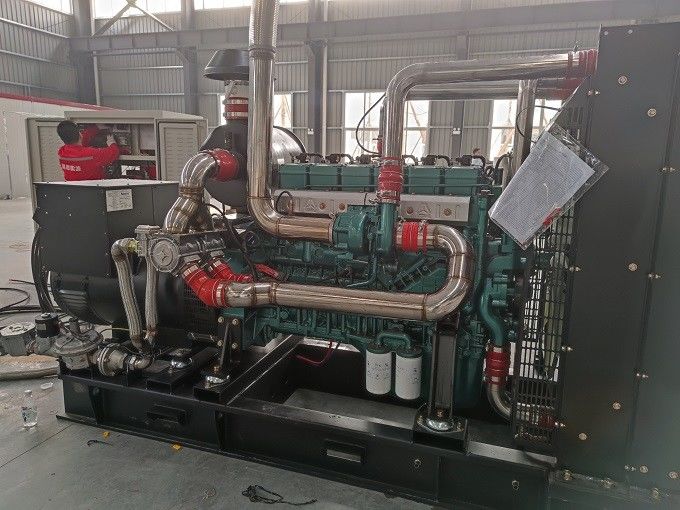

System kogeneracji elektrociepłowni na biogaz o mocy 500 kW wybiera silniki gazowe Cummins jako główną moc.Silnik ten jest szeroko stosowany w energetyce na gaz ziemny i biogaz i jest dobrze znany ze swoich osiągów i niezawodności.
Agregat prądotwórczy wykorzystuje paliwo gazowe jako źródło energii i poprzez silnik o zapłonie iskrowym przetwarza energię cieplną na energię elektryczną.Wyposażone są w układ chłodzenia, układ smarowania, układ zasilania paliwem, układ sterowania, układ mocy wyjściowej, układ synchronizacji, układ odzysku ciepła oraz płytę podstawy.Jest to zintegrowane elektryczne urządzenie wyjściowe i przyjmuje również różne paliwa gazowe.
1) Silnik gazowy jest połączony z obudową koła zamachowego alternatora SAE poprzez elastyczne sprzęgło momentu obrotowego, a następnie montowany na solidnej płycie podstawy.Zainstalowany jest również system łagodzenia wstrząsów, aby uniknąć wstrząsów podczas pracy.
2) Zestaw zaworów gazowych, który obejmuje ręczny zawór kulowy, manometr, filtr i zawór regulujący ciśnienie, jest zintegrowany z płytą podstawy.
3) Silnik gazowy
Sprawdzony silnik gazowy jest sterowany przez importowany, zamknięty w pętli system kontroli spalania mieszanki ubogiej, który obejmuje wysokoenergetyczny układ zapłonowy, wyłączny gazowy regulator prędkości, zawór regulacji natężenia przepływu paliwa, zmienną mieszankę Venturiego.System jest również optymalizowany przez naszą firmę w celu osiągnięcia wysokiej niezawodności i wydajności.
4) Alternator
Wybrano niezawodny i wydajny importowany, bezszczotkowy, zsynchronizowany alternator prądu przemiennego samowzbudny.
5) System odzyskiwania ciepła w płaszczu wodnym
Wymiennik ciepła to wymiennik ciepła z płytą lutowaną SS.
Parametry techniczne
| Technologia danych i produkcji625KVA Biogaz CHP Kogeneracja |
| Dozwolone przeciążenie 110% (godzina) |
1 |
Współczynnik zakłóceń telefonicznych (TIF) |
≤50 |
| Zakres ustawień napięcia |
≥±5％ |
Telefoniczny współczynnik harmonii (THF) |
≤ 2%, zgodnie z
BS4999
|
| Odchylenie napięcia w stanie ustalonym |
≤±1％ |
Technologia produkcji
- Specjalna spawana rama podstawy, wewnętrzne izolatory drgań i konstrukcja do całego podnoszenia
- Dzięki wysokiej klasy farbie, trwałej jasności oraz odporności na ścieranie i blaknięcie
- Instrukcja montażu, instrukcja obsługi i konserwacji
Cały program okablowania
Normy i certyfikat
- ISO3046,ISO8528
- GB2820BS5000PT99, AS1359
- Certyfikacja systemu jakości IEC34ISO9001:2008
|
| Odchylenie napięcia w stanie przejściowym |
-15％~20％ |
| Czas powrotu napięcia (s) |
≤4 |
| Asymetria napięcia |
1% |
| Regulacja częstotliwości w stanie ustalonym |
±0,5% |
| Regulacja częstotliwości w stanie nieustalonym |
-15％~12％ |
| Czas odzyskiwania częstotliwości (s) |
≤3 |
| Pasmo częstotliwości w stanie ustalonym |
0,5% |
| Odpowiedź czasu odzyskiwania (s) |
0,5 |
| Współczynnik zniekształceń sinusoidalnych przebiegu napięcia sieciowego |
≤ 5% |
| |
|
| Natężenie przepływu spalin |
3138kg/h |
| Temperatura spalin na wylocie |
680 ℃ |
| Front End maks.Dozwolone ciśnienie wsteczne |
5kPa |
| Emisja (opcjonalnie) |
|
| (100% obciążenia 5% tlenu) NOx: |
< 500 mg/Nm³ |
| (100% obciążenia 5% tlenu) CO/CH4 |
≤ 600 mg/Nm3 |
| (100% obciążenia 5% tlenu) NMHC |
≤ 125 mg/Nm3 |
| Hałas |
| SPL na 7m (standardowe warunki środowiskowe) |
500BG / 108dB (A) i 500BGS / 83dB (A) |
[1] Emisja za katalizatorem.
| ADane dotyczące wydajności lternatora |
|
|
|
Dane silnika |
|
| Marka |
Alternatywna mekka |
Marka silnika |
Baudouin (Weichai) |
| Model |
ECO40-1,5L4B |
Model |
12M33D690 |
| Napięcie znamionowe (V) |
380 |
400 |
415 |
Rodzaj |
Cylinder V typ-12, turbosprężarka |
| Moc znamionowa (H) (kW) |
500 |
500 |
500 |
Otwór × Odległość (mm) |
150mm×185mm |
| Wydajność znamionowa (H) (kVA) |
625 |
625 |
625 |
Przemieszczenie (L) |
39,2 |
| Sprawność elektryczna %/(400V) |
96,8 |
96,8 |
96,8 |
Stosunek ciśnień |
11 |
| Współczynnik mocy |
|
0,8 |
|
Znamionowa moc wyjściowa |
690kW/1500rpm |
| Połączenie przewodowe |
|
D/Y |
|
Maks.Zużycie smaru (g/kW.h) |
0,3 |
| Klasa izolacji wirnika |
|
H |
|
Minimalny wlot powietrza (kg/h) |
3012 |
| Szybkość wzrostu temperatury |
|
F |
|
Tryb zapłonu |
Sterowanie elektryczne, niezależny zapłon pojedynczego cylindra o wysokiej energii |
| Metoda wzbudzenia |
Bezszczotkowy |
Tryb kontroli paliwa |
Lean spalanie, kontrola w zamkniętej pętli |
| obr/min (min-1) |
|
1500 |
|
Tryb regulacji |
Sterowanie elektryczne |
| Klasa ochrony obudowy |
|
IP23 |
|
Chłodzenie |
Wymuszone chłodzenie wodą |
Zgodność alternatora ze standardami GB755, BS5000, VDE0530, NEMAMG1-22, IED34-1, CSA22.2 i AS1359.
W przypadku wahań nominalnego napięcia sieci o ± 2% należy zastosować automatyczny regulator napięcia (AVR).
