1200KW Baudouin Generator elektryczny na gaz ziemny CHP Generator mocy kogeneracyjnej
Opis
Generatory gazu
Wybrano silniki gazowe Weichai 16M33D1280NG i alternatory mecc alte ECO46.W jednej obudowie zintegrowane są jeden generator gazu o mocy 1,2 MW, jeden poziomy system chłodzenia i jeden system sterowania.Baldachim jest odporny na piasek i kotki.Konstrukcja kontroli strefy temperatury umożliwia normalną pracę generatora w zakresie temperatur od -30 ℃ do 50 ℃.
Całkowita moc elektrowni wynosi 12 MW, a wszystkie generatory są połączone.Każdy z generatorów może być zespołem rezerwowym, który umożliwia pilną zmianę dowolnego innego generatora.Dla każdego generatora zainstalowany jest wyłącznik, który w razie potrzeby odizoluje każdy generator gazu.
Model generatora: EW-1200NGB-1/4A.
Projekt generatora gazu 1,2 MW
Daszek
Baldachim o długości 30 stóp jest przeznaczony wyłącznie dla generatora o mocy 1,2 MW.Powierzchnia jest pokryta poliuretanem, który jest błyszczący i odporny na zużycie.W daszku znajduje się szafa sterownicza, kabina generatora, system filtracji wlotu/wylotu powietrza.W górnej części czaszy znajduje się poziomy system chłodzenia.Dopływ gazu jest ustawiony na jednym końcu, a kabel zasilający jest podłączony z drugiego końca.Taki układ sprawia, że układanie rur gazowych i kabli na miejscu jest łatwe i wygodne.

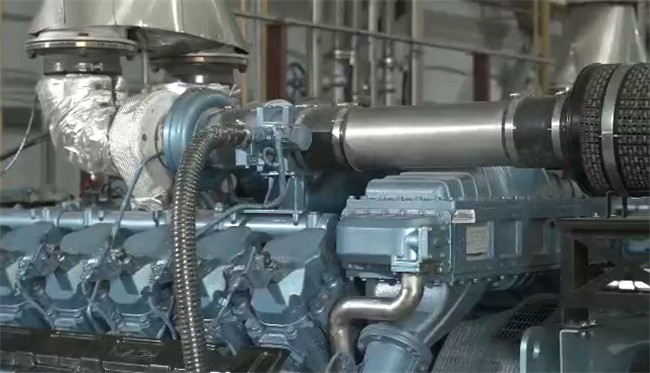

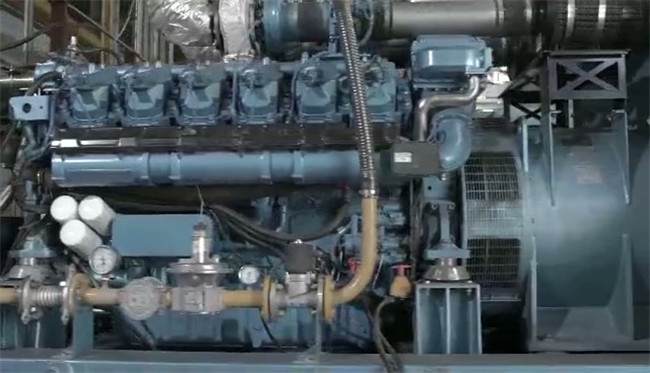

Silnik gazowy

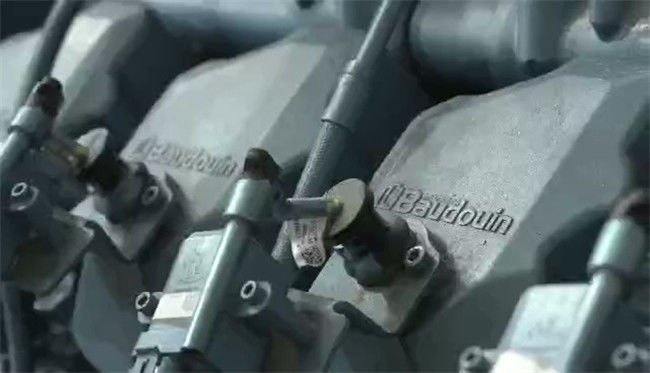

Wybrano silnik gazowy Baudouin 16M33D1289NG.Silnik gazowy jest głęboko opracowany w systemach kontroli paliwa, aby poprawić jego sprawność elektryczną, niezawodność i adaptację paliwa do określonych warunków pracy.Rozwój uwzględnia również dynamikę reakcji, oszczędność paliwa, niezawodność i bezpieczeństwo.
Sprawdzony silnik gazowy jest sterowany przez importowany, zamknięty układ sterowania spalaniem mieszanki gazowej, który obejmuje najnowszy system sterowania Woodward, inteligentny układ zapłonowy Hoerbiger, wysokowydajną turbosprężarkę ABB, niezależny zapłon jednocylindrowy, elektryczny system regulacji prędkości, pętlę zamkniętą paliwa system sterowania, system samoadaptacji środowiska oraz system samodiagnozy i ochrony.Wszystkie te systemy zapewnią dokładną i niezawodną kontrolę silnika gazowego oraz zapewnią jego wydajność ekonomiczną, dynamiczną i środowiskową.Systemy są również optymalizowane przez naszą firmę w celu osiągnięcia wysokiej niezawodności i wydajności.
System chłodzenia
Wysokotemperaturowy poziomy układ chłodzenia, wysokowydajne wentylatory elektryczne o małej mocy, kontrola w cyklu zamkniętym chłodnicy międzystopniowej i chłodzenia wodą płaszcza umożliwiają pracę generatora w różnych temperaturach otoczenia.
Tabela 3-1:1,2MW Parametry systemu chłodzenia
| | Chłodnica płaszcza | Chłodnica międzystopniowa |
| Zaprojektowana temperatura otoczenia | 50 ℃ | 45℃ |
| Zaprojektowana moc chłodzenia | 960kW | 130kW |
| Nadmiarowość chłodzenia 1200 kW | 115% | 122% |
| Nadmiarowość chłodzenia 1100 kW | 128% | 139% |
| Nadmiarowość chłodzenia 1000 kW | 143% | 155% |
| Obszar grzejnika | ≥670㎡ | ≥505㎡ |
| Materiały | Rury miedziane / miedziane płetwy | Rury miedziane / miedziane płetwy |
| Zastosowana temperatura otoczenia | -30 ℃ ~ 50 ℃ | -30 ℃ ~ 45 ℃ |
Alternator
Bezszczotkowy synchroniczny generator prądu przemiennego Mecc Alte ECO46 ze wzmocnionymi elementami ruchomymi został dobrany w celu poprawy odporności alternatora na uderzenia i zakłócenia oraz w celu zapewnienia jego długotrwałej niezawodnej i stabilnej pracy.
System sterowania agregatem prądotwórczym
System sterowania generatorem to inteligentny system sterowania generatorem DEIF, który realizuje automatyczne uruchamianie, przyspieszanie, włączanie, równoległe, alokację obciążenia, separację hamulców, chłodzenie i zatrzymanie.Dostępny jest również system zdalnego sterowania i monitoringu.
Parametry techniczne generatora gazu
Tabela 3-2 Parametry techniczne generatora gazu 1,2 MW/400 V
| SN | Przedmiot | Parametry |
| 1 | Agregat prądotwórczy | Generator gazu 1,2 MW z zadaszeniem |
| 1,1 | Model generatora | EW-1200NGB-1/4A |
| 1.2 | Moc znamionowa | 1200kW |
| 1,3 | Prąd znamionowy | 2165A |
| 1,4 | Napięcie znamionowe | 230/400V |
| 1,5 | Częstotliwość znamionowa | 50Hz |
| 1,6 | Tryb uruchamiania | Rozruch elektryczny DC24V |
| 1,7 | Regulacja prędkości | Regulacja elektryczna |
| 1,8 | Kontrola paliwa | Lean-burn, kontrola w pętli zamkniętej |
| 1,9 | Zapłon | Sterowanie elektryczne, niezależny zapłon pojedynczego cylindra o wysokiej energii |
| 1.10 | Kontrola agregatu prądotwórczego | Uruchamianie/zatrzymywanie jednym przyciskiem |
| 1.11 | Zużycie smaru | ≤0,2 g/kWh |
| 1.12 | Sprawność elektryczna | ≥40,1% (80% ~ 100% obciążenia) |
| 1.13 | Wymiary | 9000×3000×2900mm (wysokość po instalacji 4500mm) |
| 1,14 | Waga netto | 14900 kg |
| 2 | Silnik |
| 2,1 | Marka | Weichai/Baudouin |
| 2,2 | Model | 16M33D1280NG |
| 2,3 | Przemieszczenie | 52,3L |
| 2,4 | Wlot powietrza | Turbodoładowanie, wymuszona chłodnica międzystopniowa, czterozaworowa konstrukcja |
| 2,5 | Znamionowe obroty na minutę | 1500 obr/min |
| 2,6 | Chłodzenie | Chłodnica międzystopniowa woda-powietrze, wymuszone chłodzenie wodą |
| 2,7 | Smarowanie | Wymuszone smarowanie rozpryskowe |
| 2,8 | Sprawność cieplna silnika | 42% |
| 3 | Alternator |
| 3.1 | Marka | Alternatywna mekka |
| 3.2 | Model | ECO46 1S4A |
| 3,3 | Współczynnik mocy | 0,8 (opóźnienie) |
| 3.4 | Generowanie wydajności | 95,3% |
| 3,5 | Pojemność alternatora | 1500kVA |
| 3,6 | Faza | 3-fazowe 4-przewodowe |
| 3,7 | Klasa izolacji | H |
| 3,8 | Stopień ochrony | IP23 |
| 4 | System sterowania agregatem prądotwórczym |
| 4.1 | Marka | Deif |
| 4.2 | Model | AGC200 |
| 4.3 | Funkcje | Uruchamianie/zatrzymywanie jednym przyciskiem, wyświetlanie danych, nagrywanie, ochrona i monitorowanie itp. |
| 4.4 | Wyświetlacz | Obroty/ciśnienie smaru/temperatura wody/godziny pracy/prąd/napięcie/częstotliwość/moc czynna/moc bierna/rozkład obciążenia itp. |
| 4,5 | Funkcje ochronne | Alarmujące i automatyczne sterowanie wysoką temperaturą wody, niskim ciśnieniem smaru, nadmierną prędkością, przetężeniem, niskim/wysokim napięciem AC/DC, zwarciem itp. |
| 5 | Daszek | Zadaszenie pyłoszczelne z wentylacją nadciśnieniową |
1. Dane oparte są na wartości opałowej gazu ziemnego 35,88 MJ/Nm3 lub wyższej, zgodnie z normami ISO8528/1, ISO3046/1 i BS5514/1.
2. Dane techniczne uzyskane w warunkach standardowych: ciśnienie barometryczne: 100 kPa, temperatura otoczenia: 25°C, wilgotność względna: 30%.
3. W standardowych warunkach dane są zgodne z normą DIN ISO 3046/1 ocena. Tolerancja znamionowego zużycia gazu ziemnego wynosi ±5%.
4. Współczynnik mocy wynosi 0,8 i więcej.
5. Zawartość oparów Nox ≤500ppm； |
- Funkcje generatora gazu
- Model startowy
Generatory gazu uruchamiane są z akumulatora 24V DC.Nie jest potrzebny żaden inny generator diesla ani zasilanie sieciowe.
Istnieje możliwość ręcznego zatrzymania awaryjnego i automatycznego zatrzymania awaryjnego w przypadku wycieku gazu ziemnego, przetężenia itp.
- Sterowanie generatorem gazu
Sterowanie jednym przyciskiem, automatyczna regulacja stosunku powietrza do paliwa, automatyczna regulacja współczynnika mocy, automatyczne zwiększanie i zmniejszanie obciążenia może być realizowane na generatorze.
System sterowania generatorem: Szafa sterownicza posiada jeden wyświetlacz.W szafie znajdują się sterowniki, przekaźniki, bezpieczniki, mierniki, przyciski regulacyjne, wskaźniki oraz przycisk zatrzymania awaryjnego do monitorowania i sterowania procesem pracy generatora.
- Ochrona generatora w przypadku awarii
System sterowania ma funkcje zabezpieczające i alarmy dźwiękowe/świetlne w przypadku przeciążenia, przetężenia, zwarcia, mocy wstecznej, zbyt niskiej częstotliwości, zbyt wysokiej częstotliwości, zbyt niskiego napięcia, przepięcia, nadmiernej prędkości itp.
W przypadku niewielkich awarii, takich jak wysoka temperatura wody chłodzącej, niskie ciśnienie smaru, przeciążenie, nieudane uruchomienie, pojawi się alarm świetlny i dźwiękowy, a automatyczne lub ręczne zatrzymanie jest dozwolone.
W przypadku poważnej awarii, takiej jak wysoka temperatura silnika, niskie ciśnienie smaru, nadmierna prędkość itp., zatrzyma się automatycznie i zostanie wysłany alarm.
Okres gwarancji wynosi 12 miesięcy od daty EXW lub 3000 godzin pracy, w zależności od tego, co nastąpi wcześniej.Producent dostarczy instrukcję obsługi generatora gazu i przeszkoli inżynierów kupującego.Wszelkie szkody spowodowane niewłaściwą obsługą lub niewłaściwą obsługą obciążają kupującego.
