Baudouin 120KW Połączony generator ciepła i energii CHP Zestaw generatora gazu ziemnego

opis produktu

120KW Baudouin Engine Combined Heat & Power (CHP) i generator gazu ziemnego

Opis

Generatory gazu

Wybrano silniki gazowe Weichai 16M33D1280NG i alternatory mecc alte ECO46.W jednej obudowie zintegrowane są jeden generator gazu o mocy 1,2 MW, jeden poziomy system chłodzenia i jeden system sterowania.Baldachim jest odporny na piasek i kotki.Konstrukcja kontroli strefy temperatury umożliwia normalną pracę generatora w zakresie temperatur od -30 ℃ do 50 ℃.

Całkowita moc elektrowni wynosi 12 MW, a wszystkie generatory są połączone.Każdy z generatorów może być zespołem rezerwowym, który umożliwia pilną zmianę dowolnego innego generatora.Dla każdego generatora zainstalowany jest wyłącznik, który w razie potrzeby odizoluje każdy generator gazu.

Model generatora: EW-1200NGB-1/4A.

Projekt generatora gazu 1,2 MW

Daszek

Baldachim o długości 30 stóp jest przeznaczony wyłącznie dla generatora o mocy 1,2 MW.Powierzchnia jest pokryta poliuretanem, który jest błyszczący i odporny na zużycie.W daszku znajduje się szafa sterownicza, kabina generatora, system filtracji wlotu/wylotu powietrza.W górnej części czaszy znajduje się poziomy system chłodzenia.Dopływ gazu jest ustawiony na jednym końcu, a kabel zasilający jest podłączony z drugiego końca.Taki układ sprawia, że ​​układanie rur gazowych i kabli na miejscu jest łatwe i wygodne.

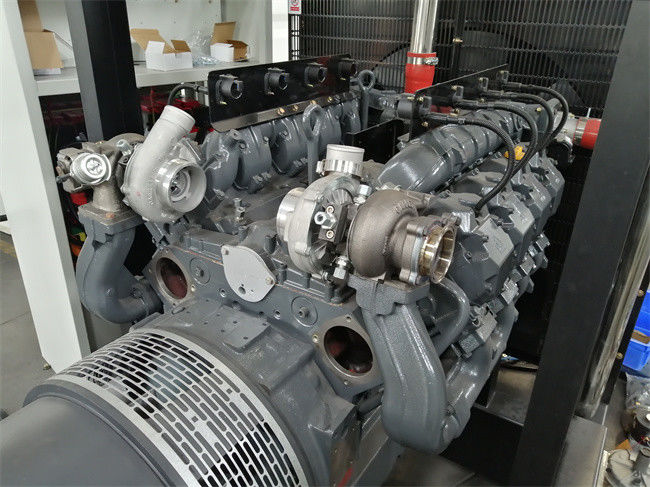

Silnik gazowy

Wybrano silnik gazowy Baudouin 16M33D1289NG.Silnik gazowy jest głęboko opracowany w systemach kontroli paliwa, aby poprawić jego sprawność elektryczną, niezawodność i adaptację paliwa do określonych warunków pracy.Rozwój uwzględnia również dynamikę reakcji, oszczędność paliwa, niezawodność i bezpieczeństwo.

Sprawdzony silnik gazowy jest sterowany przez importowany, zamknięty układ sterowania spalaniem mieszanki gazowej, który obejmuje najnowszy system sterowania Woodward, inteligentny układ zapłonowy Hoerbiger, wysokowydajną turbosprężarkę ABB, niezależny zapłon jednocylindrowy, elektryczny system regulacji prędkości, pętlę zamkniętą paliwa system sterowania, system samoadaptacji środowiska oraz system samodiagnozy i ochrony.Wszystkie te systemy zapewnią dokładną i niezawodną kontrolę silnika gazowego oraz zapewnią jego wydajność ekonomiczną, dynamiczną i środowiskową.Systemy są również optymalizowane przez naszą firmę w celu osiągnięcia wysokiej niezawodności i wydajności.

System chłodzenia

Wysokotemperaturowy poziomy układ chłodzenia, wysokowydajne wentylatory elektryczne o małej mocy, kontrola w cyklu zamkniętym chłodnicy międzystopniowej i chłodzenia wodą płaszcza umożliwiają pracę generatora w różnych temperaturach otoczenia.

Tabela 3-1:1,2MW Parametry systemu chłodzenia

Alternator

Bezszczotkowy synchroniczny generator prądu przemiennego Mecc Alte ECO46 ze wzmocnionymi elementami ruchomymi został dobrany w celu poprawy odporności alternatora na uderzenia i zakłócenia oraz w celu zapewnienia jego długotrwałej niezawodnej i stabilnej pracy.

System sterowania agregatem prądotwórczym

System sterowania generatorem to inteligentny system sterowania generatorem DEIF, który realizuje automatyczne uruchamianie, przyspieszanie, włączanie, równoległe, alokację obciążenia, separację hamulców, chłodzenie i zatrzymanie.Dostępny jest również system zdalnego sterowania i monitoringu.

Parametry techniczne generatora gazu

Tabela 3-2 Parametry techniczne generatora gazowego 1,2 MW/400 V

• Funkcje generatora gazu
• Model startowy

Generatory gazu uruchamiane są z akumulatora 24V DC.Nie jest potrzebny żaden inny generator diesla ani zasilanie sieciowe.

• Zatrzymanie awaryjne

Istnieje możliwość ręcznego zatrzymania awaryjnego i automatycznego zatrzymania awaryjnego w przypadku wycieku gazu ziemnego, przetężenia itp.

• Sterowanie generatorem gazu

Sterowanie jednym przyciskiem, automatyczna regulacja stosunku powietrza do paliwa, automatyczna regulacja współczynnika mocy, automatyczne zwiększanie i zmniejszanie obciążenia może być realizowane na generatorze.

System sterowania generatorem: Szafa sterownicza posiada jeden wyświetlacz.W szafie znajdują się sterowniki, przekaźniki, bezpieczniki, mierniki, przyciski regulacyjne, wskaźniki oraz przycisk zatrzymania awaryjnego do monitorowania i sterowania procesem pracy generatora.

• Ochrona generatora w przypadku awarii

System sterowania ma funkcje zabezpieczające i alarmy dźwiękowe/świetlne w przypadku przeciążenia, przetężenia, zwarcia, mocy wstecznej, zbyt niskiej częstotliwości, zbyt wysokiej częstotliwości, zbyt niskiego napięcia, przepięcia, nadmiernej prędkości itp.

W przypadku niewielkich awarii, takich jak wysoka temperatura wody chłodzącej, niskie ciśnienie smaru, przeciążenie, nieudane uruchomienie, pojawi się alarm świetlny i dźwiękowy, a automatyczne lub ręczne zatrzymanie jest dozwolone.

W przypadku poważnej awarii, takiej jak wysoka temperatura silnika, niskie ciśnienie smaru, nadmierna prędkość itp., zatrzyma się automatycznie i zostanie wysłany alarm.

• Gwarancja jakości

Okres gwarancji wynosi 12 miesięcy od daty EXW lub 3000 godzin pracy, w zależności od tego, co nastąpi wcześniej.Producent dostarczy instrukcję obsługi generatora gazu i przeszkoli inżynierów kupującego.Wszelkie szkody spowodowane niewłaściwą obsługą lub niewłaściwą obsługą obciążają kupującego.
